目前狀態：定制銷售
產品型號：Wiser-NGL5A1008
預定、詢價請咨詢：
13065675157(李經理)
18667837987(黃經理)
15669171136（鄒經理）

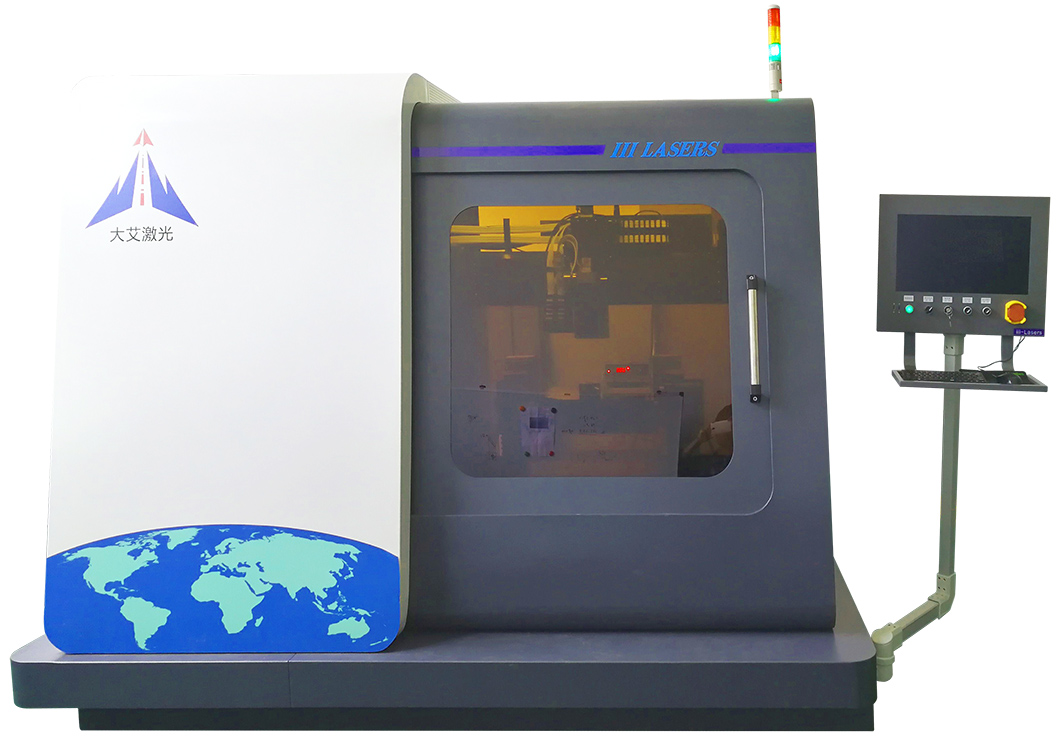

該設備是一款專用性與通用性兼具的五軸聯動激光精密加工系統，具備五軸大范圍精密定位與局部二軸
高速激光掃描的功能，由五軸運動系統、激光與光學系統、CCD視覺定位與自動聚焦、系統數控系統與
人機界面等組成。 可滿足飛機發動機，重載燃?xì)廨啓C(jī)熱端部件復雜汽膜冷卻異型孔的加工及高端零部
件的制造 。也可應用到模具制造，醫療器械加工、噴油嘴打孔等民用領域，具備完全自主知識產權。
◆ 應用領域廣泛，通用性強大
◆ 加工精密度高
◆ 解決激光制備冷卻孔面臨的熱損傷和背傷問題
運 動 范 圍： X軸 800mm Y軸 1000mm Z軸 300mm
A軸 ± 90° C軸 360°
重 復 定 位精度： X軸 ±3um Y軸 ±3um Z軸 ±5um
平移軸速度最大： 0.5m/s 轉動軸速度最大： 12rad/s
> 加工案例

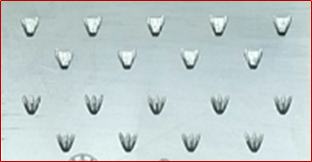

異型氣膜孔加工 微織構（網格通道） 微織構（直線通道）
> 微織構（槽）加工
材料種類：陶瓷、金屬、有機物、硬脆性材料、薄膜產品等。
加工參數：深度10-300微米，槽寬100微米，間距200微米，精度10微米內，可加工硬脆性材料。
加工效果：微槽深度0.3mm，刻微槽后的換熱表面積約為刻微槽前的3.6倍。溫度從479.4K降至367.1K。
與空氣之間的平均等效對流換熱系數降為0.7。
> 微織構（孔）加工
材料種類：普通金屬及合金（鐵、銅、鋁、鎂、鋅等所有金屬）、稀有金屬及合金（金、銀、鈦）等材料）。
技術要求：在超高溫陶瓷平面基材上，加工深小孔，孔直徑0.8±0.05mm，錐度小于0.2°，深度4±0.05mm。
> 三維復雜異型孔
材料種類：單晶高溫合金、鋁合金、cmc、石墨等材料。
孔 類 型：高質量三維異型孔、孔傾斜度在30度到20度之間。
測試結果： 直孔與異型孔氣體表面附著能力比較（如下圖）
（↑直型孔） （↑異型孔）
